Почему клеммные колодки для печатных плат необходимы для надежных электрических соединений?
Клеммные колодки для печатных платявляются важнейшими компонентами современных электронных систем, обеспечивающими безопасные и организованные межплатные соединения в промышленной автоматизации, распределении электроэнергии, интеллектуальных устройствах, системах возобновляемых источников энергии и бытовой электронике. В этом подробном руководстве рассматриваются их функции, структуры, преимущества, методы выбора, распространенные проблемы, методы установки и будущие тенденции, чтобы помочь инженерам, производителям и покупателям принимать обоснованные решения.
Оглавление
- 1. Понимание клеммных колодок для печатных плат
- 2. Как работают клеммные колодки для печатных плат
- 3. Основные типы клеммных колодок для печатных плат
- 4. Материалы и конструкция
- 5. Ключевые преимущества
- 6. Общие приложения
- 7. Как выбрать правильный клеммный блок для печатной платы
- 8. Распространенные ошибки покупателей
- 9. Советы по установке и обслуживанию
- 10. Клеммный блок для печатной платы по сравнению с другими разъемами
- 11. Тенденции отрасли и инновации
- 12. Часто задаваемые вопросы
- 13. Заключение
1. Понимание клеммных колодок для печатных плат

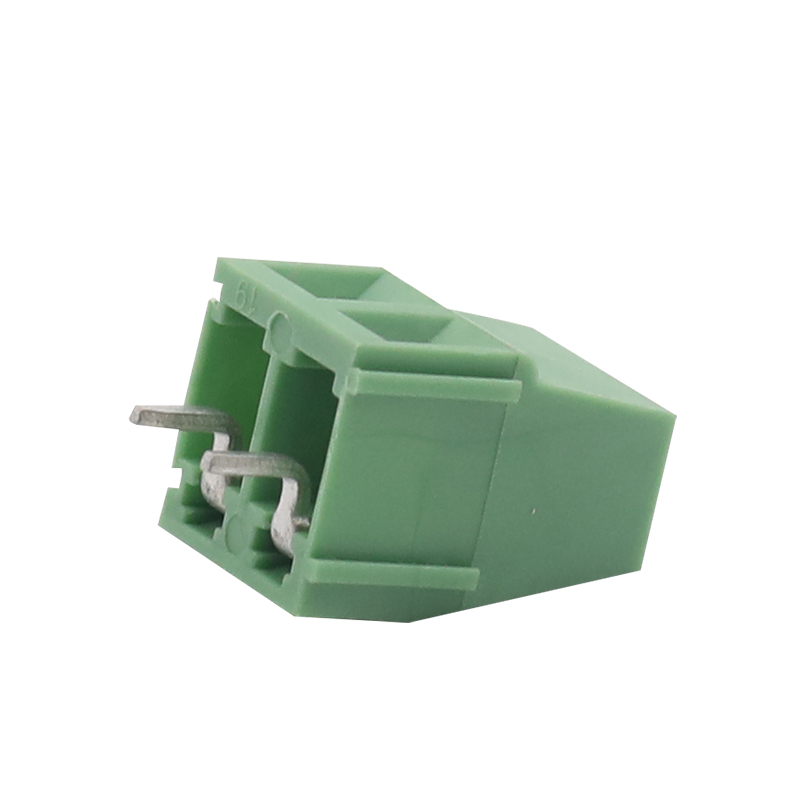

Клеммная колодка для печатной платы — это электрический разъем, предназначенный для крепления проводов непосредственно к печатной плате (PCB). Он создает стабильное электрическое соединение между внешней проводкой и электронными цепями, одновременно упрощая сборку, обслуживание и устранение неисправностей.
В отличие от постоянных паяных соединений проводов, клеммные колодки для печатных плат позволяют пользователям быстро подключать и отключать провода, не повреждая печатную плату. Это делает их чрезвычайно ценными в системах, требующих частого обслуживания или замены компонентов.
Эти разъемы обычно встречаются в:
- Промышленные системы управления
- Источники питания
- Системы безопасности
- климатическое оборудование
- Телекоммуникационные устройства
- Оборудование для возобновляемых источников энергии
- Автомобильная электроника
- Продукты для умного дома
Ключевая функция:Клеммные колодки для печатных плат обеспечивают безопасное, организованное и виброустойчивое соединение проводов, сокращая при этом время установки и сложность обслуживания.
2. Как работают клеммные колодки для печатных плат
Клеммные колодки для печатных плат работают путем зажима проводов в проводящие клеммы, которые монтируются непосредственно на печатную плату. Электрический ток течет от внешнего провода через металлический проводник в печатную плату.
В большинстве клеммных колодок для печатных плат используется один из следующих методов крепления проводов:
| Способ подключения | Описание | Преимущества |
|---|---|---|
| Винтовой зажим | Провод закреплен винтами | Прочное и надежное соединение |
| Пружинный зажим | Давление пружины удерживает провод на месте | Быстрая установка и виброустойчивость. |
| Вставной | Прямое вставное соединение | Быстрая сборка |
| Тип барьера | Изолированные перегородки между клеммами | Повышенная безопасность |
После подключения клеммная колодка обеспечивает постоянную электропроводность и защищает от случайного ослабления проводов.
3. Основные типы клеммных колодок для печатных плат
Для разных приложений требуются разные конструкции клеммных колодок для печатных плат. Понимание доступных типов помогает инженерам выбрать правильное решение.
Клеммные колодки для печатных плат со сквозными отверстиями
Они монтируются через просверленные отверстия в печатной плате и припаиваются с противоположной стороны. Они обладают превосходной механической прочностью и обычно используются в средах с высокой вибрацией.
Клеммные колодки для печатных плат поверхностного монтажа
Конструкции для поверхностного монтажа крепятся непосредственно к поверхности печатной платы, что обеспечивает автоматизированное производство и компактную компоновку.
Съемные клеммные колодки для печатных плат
Съемные версии позволяют отсоединять разъемы, не отсоединяя отдельные провода. Они идеально подходят для модульного оборудования и быстрого обслуживания.
Угловые клеммные колодки для печатных плат
Прямоугольные конструкции экономят вертикальное пространство и помогают оптимизировать компоновку корпуса.
Сильноточные клеммные колодки для печатных плат
Эти блоки, предназначенные для тяжелых электрических нагрузок, имеют проводники большего размера и повышенную термостойкость.
Промышленная автоматизация
Надежная передача сигнала и долговечность в условиях вибрации.
Энергетическое оборудование
Безопасно справляется с повышенными требованиями по напряжению и току.
Бытовая электроника
Компактные конструкции поддерживают более компактные и интеллектуальные продукты.
4. Материалы и конструкция
Производительность клеммной колодки для печатной платы во многом зависит от ее материалов и конструкции.
| Компонент | Общий материал | Цель |
|---|---|---|
| Жилье | PA66 Нейлон | Огнестойкость и изоляция |
| Дирижер | Медный сплав | Электропроводность |
| Покрытие | Олово или никель | Коррозионная стойкость |
| Винты | Сталь | Механическое крепление |
Высококачественные материалы повышают электрический КПД, термическую стабильность и долговечность.
5. Ключевые преимущества
Клеммы для печатных плат предлагают значительные преимущества производителям, монтажникам и группам технического обслуживания.
- Простая проводка:Упрощает установку и замену кабеля.
- Сокращение времени простоя:Более быстрое обслуживание и устранение неполадок.
- Безопасное соединение:Сильная механическая фиксация проволоки.
- Компактный дизайн:Эффективное использование пространства печатной платы.
- Масштабируемость:Доступен в многополюсных конфигурациях.
- Безопасность:Предотвращает случайные короткие замыкания.
- Экономическая эффективность:Снижает трудозатраты на сборку.
- Гибкость:Поддерживает провода различных размеров и напряжений.
Многие инженеры предпочитают клеммные колодки для печатных плат, поскольку они упрощают техническое обслуживание в полевых условиях, обеспечивая при этом надежную электрическую работу в течение длительных периодов эксплуатации.
6. Общие приложения
Клеммы для печатных плат используются практически во всех современных электротехнических отраслях.
Промышленные системы управления
Заводы полагаются на клеммные колодки для датчиков, реле, ПЛК и систем автоматизации, где стойкость к вибрации и доступность обслуживания имеют решающее значение.
Возобновляемая энергия
Солнечные инверторы и ветроэнергетические системы используют клеммные колодки для печатных плат для эффективной передачи энергии и стабильных соединений в изменяющихся условиях окружающей среды.
Медицинское оборудование
Медицинская электроника требует высоконадежных соединений для устройств мониторинга и диагностических систем.
Транспорт
Железнодорожные системы, электромобили и зарядные станции используют прочные клеммные колодки для сильноточных приложений.
Умные Здания
Системы управления освещением, устройства безопасности и климатическое оборудование зависят от организованных соединений печатных плат.
7. Как выбрать правильный клеммный блок для печатной платы
Выбор правильного клеммного блока для печатной платы требует тщательного рассмотрения технических и экологических требований.
| Фактор выбора | Почему это важно |
|---|---|
| Текущий рейтинг | Предотвращает перегрев |
| Номинальное напряжение | Обеспечивает надежную изоляцию. |
| Размер провода | Обеспечивает правильную совместимость |
| Размер шага | Влияет на расстояние между печатными платами |
| Тип монтажа | Поддерживает требования к макету |
| Рабочая температура | Обеспечивает длительную долговечность |
| Охрана окружающей среды | Защищает от пыли и влаги |
Покупатели также должны проверять такие сертификаты, как соответствие UL, CE и RoHS, при выборе продуктов для международных рынков.
8. Распространенные ошибки покупателей
Неправильный выбор клеммной колодки может привести к дорогостоящим сбоям, перегреву или проблемам с обслуживанием.
- Выбор недостаточных текущих номиналов
- Игнорирование условий окружающей среды
- Использование несовместимых размеров проводов
- Выбор некачественных материалов
- Неправильный расчет расстояния между печатными платами
- Игнорирование требований по вибрации
- Не обращая внимания на международные сертификаты безопасности
Тщательная техническая оценка помогает избежать проблем с надежностью и неожиданных простоев.
9. Советы по установке и обслуживанию
Правильная установка необходима для стабильной работы и электробезопасности.
Рекомендации по установке
- Используйте правильный крутящий момент отвертки.
- Избегайте чрезмерной затяжки винтов.
- Аккуратно зачистите изоляцию провода.
- Не допускайте расшатывания проводов.
- Соблюдайте характеристики тока и напряжения.
- Проверьте качество пайки моделей со сквозными отверстиями.
Рекомендации по техническому обслуживанию
- Периодически проверяйте соединения.
- Проверьте наличие признаков перегрева.
- Ищите коррозию или изменение цвета.
- При необходимости подтяните винты.
- Регулярно очищайте скопление пыли.
Регулярный осмотр значительно продлевает срок службы клеммных колодок для печатных плат и сводит к минимуму электрические неисправности.
10. Клеммный блок для печатной платы по сравнению с другими разъемами
| Особенность | Клеммный блок для печатной платы | Паяный провод | Обжимной разъем |
|---|---|---|---|
| Обслуживание | Легкий | Трудный | Умеренный |
| Скорость установки | Быстрый | Медленный | Быстрый |
| Многоразовое использование | Отличный | Бедный | Хороший |
| Надежность | Высокий | Высокий | Высокий |
Клеммы для печатных плат обеспечивают отличный баланс между надежностью, удобством обслуживания и эффективностью установки.
11. Тенденции отрасли и инновации
Поскольку электроника продолжает развиваться, технология клеммных колодок для печатных плат быстро развивается.
- Миниатюрные конструкции высокой плотности
- Технология вставки без инструментов
- Повышенная виброустойчивость
- Интеллектуальная интеграция мониторинга
- Более высокие текущие мощности
- Улучшенные огнестойкие материалы
- Экологически чистое производство
Производители также разрабатывают решения для Индустрии 4.0, электромобилей и систем возобновляемой энергетики.
12. Часто задаваемые вопросы
Каково основное назначение клеммной колодки для печатной платы?
Его основная цель — обеспечить надежное и съемное соединение проводов с печатными платами.
Можно ли повторно использовать клеммные колодки для печатных плат?
Да. Большинство клеммных колодок для печатных плат предназначены для многократной вставки и удаления проводов.
В каких отраслях чаще всего используются клеммные колодки для печатных плат?
Их широко используют промышленная автоматизация, энергетические системы, возобновляемые источники энергии, телекоммуникации, транспорт и бытовая электроника.
Как выбрать правильный текущий рейтинг?
Чтобы обеспечить безопасную работу, выберите клеммную колодку с номинальным током выше максимальной ожидаемой нагрузки вашей системы.
Что вызывает перегрев клеммного блока?
Распространенные причины включают ослабление проводки, чрезмерный ток, неправильный размер провода и некачественные проводящие материалы.
Могут ли клеммные колодки для печатных плат выдерживать вибрацию?
Да. Пружинные и высококачественные винтовые зажимы обеспечивают превосходную виброустойчивость.
13. Заключение
Клеммные колодки для печатных плат играют жизненно важную роль в обеспечении безопасных, эффективных и обслуживаемых электрических соединений во многих отраслях промышленности. Их гибкость, надежность и простота установки делают их незаменимыми в современных электронных системах.
Независимо от того, используется ли она в промышленном оборудовании, оборудовании для возобновляемых источников энергии, транспортных системах или бытовой электронике, выбор правильной клеммной колодки для печатной платы напрямую влияет на производительность, безопасность и долгосрочную надежность.
По мере развития технологий передовые клеммные блоки для печатных плат станут еще более компактными, интеллектуальными и эффективными, чтобы удовлетворить растущие потребности рынка.
Нинбо Санань Электронные Технологии Лтд.специализируется на надежных клеммах для печатных плат, предназначенных для промышленного, коммерческого и электронного применения по всему миру.
Наша опытная команда стремится обеспечить стабильное качество, современное производство и профессиональную техническую поддержку, адаптированную к требованиям вашего проекта. Связаться с намисегодня, чтобы обсудить ваши потребности в клеммных колодках для печатных плат и найти надежные решения для подключения для вашего бизнеса.
